특징Feature
- 소재공급장치는 유압실린더+에어킥커 공급방식
- 절단 기종 변경시 스핀들부와 적재대쪽에 Center 높이조절이 핸들하나로 Barfeeder전체가 동시에 조정된다. (기종변경 시간 단축)
- 대차이송은 유압모터를 사용하여 속도 제어가 쉽고 제품길이가 일정하게 절단된다.
- 적재량-Ø40기준 100EA
- 조작이 간편하여 초보자도 쉽게 사용할 수 있다.
- 원소재 길이는 5~6m 적재 (표준모델)
- 유성 고유모델로 Chuck 구조가 견고하고 Cycle Time이 빠르다.
- 절단시 칩이 짧게 배출되어 칩처리가 용이하여 절단속도 제어가 잘된다.
- 무단변속기 사용으로 절삭조건과 생산성을 극대화 하였다.
- Bed구조가 견고하여 진동이나 흔들림에도 안전하다.
- 면취 슬라이드 부착시 한쪽 내·외경 면취 및 양쪽 외경 면취가 된다.(Option)
- It has a strong bed structure, which provides a good safety to any vibration. Operating is simple so that it provides an easy of use to beginners.
- Oil hydraulic motor for car type transportation provides an easy control and the regular cutting of material.
- It can load 5~6 meter long meterial.(Standard Model) Loading capacity-100EA per Ø40
- Supplying device is an oil hydraulic cylinder + air kicker type.
- In cutting, chips are exuded shortly, which helps greatly a chip processing and controlling of cutting speed.
- If chamfer slide is attached, it bevels off half-side insider and outsider diameter and both side's outsider diameter.(Option)
- It has maximized the cutting condition and productivity with an infinitely variable speed changer.
- As an exclusive model of Yu Sung, it has strong chuck structure and swift cycle time.
- In case cutting machine type is changed, the adjustment of center height at the spindle part and loading rack is realized with only one handle, which adjusts the whole barfeeder simultaneously : it shortens the time of change of machine type.
-
▲ Bar Feeder & Pipe Pocket -
▲ Collet Chuck Head
사양Specifications
Model Item | YSPC-50HA | YSPC-70HA | YSPC-100HA | YSPC-120HA | |||||
| Pipe size | Outer DiameterWall ThicknewsCutting Length | Ø 20 ~ 50 0.8 ~ 4.5 20 ~ 1,000 | Ø 30 ~ 70 0.8 ~ 4.5 20 ~ 1,000 | Ø 40 ~ 100 1.0 ~6.5 20 ~ 1,000 | Ø60 ~ 120 1.0 ~ 6.5 20 ~ 600 | ||||
| Motor | SpindleHydrauliccoolant | 3.7Kw 2.2 Kw x 4P 100W x 2P | 5.5Kw 2.2 Kw x 4P 100W x 2P | 7.5Kw 2.2Kw x 4P 100W x 2P | 7.5 Kw 3.7Kw x 4P 100W x 2P | ||||
| Spindle RPM | 600 ~ 1,200 | 500 ~ 1,000 | 400 ~ 800 | 350 ~ 700 | |||||
| Cycle Time (1.5T×200L) | Ø40/6sec | Ø40/7sec | Ø 40/7.5sec | Ø 60/ 8sec | |||||
| Machine Size(H×W×Lmm) | 1700x1300x2450 | 1700x1300x2450 | 1700x1300x2450 | 1700x1500x2450 | |||||
| Auto Feeder Size(H×W×Lmm) | 1600x2000x8500 | 1600x2000x8500 | 1600x2000x8500 | 1600x2000x8500 | |||||
| Weight | 2.5t | 2.8t | 3.5t | 3.5t | |||||

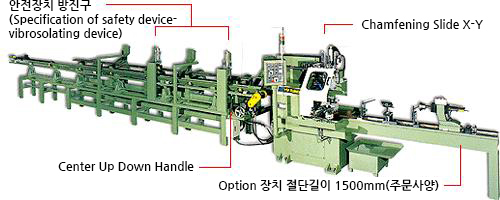

Option - Chamfering Slide X-Y
- Center Up Down handle
- 기타사양은 주문생산 가능(Front vibroisolation machine)
